Дисковые цилиндровые механизмы. Общая информация, конструкция, разновидности.

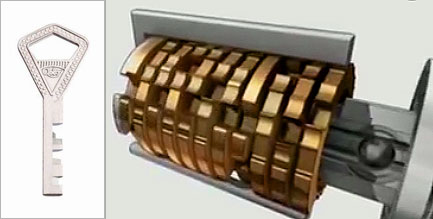

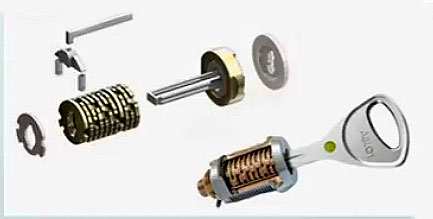

Конструкция дисковых цилиндров.
Секретность в дисковых цилиндрах задается комбинацией углов нарезки пазов в дисковых элементах секретности.
В закрытом положении цилиндру мешает провернуться запорный элемент - так называемый, "баланс".
Это металлический шток вытянутой формы, расположенный вдоль цилиндра. После проворота ключа на
определенный градус, проворачиваются дисковые элементы секретности, которые формироют паз, в
который помещается баланс. Когда баланс не мешает повороту сердечника, ключ проворачивает сердечник
и замок открывается.
История, развитие технологии.
Дисковый цилиндр был изобретен в Финляндии в 1907 году, механиком Эмилем Хенриксоном.
Идею данной конструкции он взял от принципа работы дискового кассового аппарата. Серийное
производство данных замков началось под брендом Ab Låsfabriken Lukkotehdas Oy. Позже название
сократили до Ab Lukko Oy и зарегистрировали товарный знак ABLOY. Сегодня название ABLOY известно
благодаря группе компаний ASSA ABLOY, в которую входят крупнейшие производители замков по всему
миру, включая Azbe, Mul-t-lock и Tesa.
С момента создания основной принцип работы не менялся - совершенствовалась точность и технология
изготовления, внедрялись дополнительные элементы защиты.
Варианты производителей и моделей на сегодняшний день.
На территории стран бывшего СССР замок известен под названием финский замок, "финка". Ранее были
распространены дисковые цилиндры фирм ЧАЗ (Чебоксарский агрегатный завод), Class.
Дисковые цилиндры выпускаются различного качества и уровня взломостойкости.
Дешевые дисковые цилиндры невзломоустойчивы, имеют низкую секретность, не имеют дополнительных
систем защиты, потому вскрываются злоумышленниками относительно быстро. Основной интеллектуальный
метод вскрытия дисковых механизмов - специальная телескопическая отмычка, способная проворачиваться.
Невзломостойкие дисковые цилиндры в на сегодняшний день можно найти в основном в недорогих навесных замках.
Более дорогие цилиндры имеют возможность вращения в обе стороны, противоотмычные пазы, дополнительные
элементы секретности.
► В цилиндрах чешского производителя TOKOZ первый диск - из каленой стали. Модель TOKOZ PRO имеет 9
дисковых элементов секретности. Ключ, выполненный из латуни, имеет специальное углубление для фиксации
ключа в цилиндре. Цилиндры данной фирмы модульные - дилер может собрать любую длину цилиндра из модулей.
Модули собираются на стальной сердечник. Имеет три баланса, изготовленные из карбида вольфрама. Стоимость
на украинском рынке таких систем - 1500-6000 грн.
► В цилиндрах финской компании-прародителя дисковой технологии ABLOY есть система блокировки дисков и система
против взлома отмычками. В ключ внедрен шариковый подшипник, взаимодействующий с дисковым контроллером цилиндра -
защита от несанкционированного дубликата ключа, диск цилиндра из каленной стали обеспечивает защиту от
высверливания. Система ABLOY PROTEC 2 может быть интегрирована с системой CLIQ. Стоимость на украинском рынке -
3000-6000 грн.
► Цилиндры немецкого производства DOM - из дорогого ценового сегмента. Гарантия на дисковые цилиндры DOM - 10 лет.
Корпус цилиндра изготовлен из металлокерамики, что делает его износостойким и стойким к химическому воздействию.
Стержень в месте крепления болта, изготовленный из нержавеющей стали, выдерживает нагрузку 2200 кг на разрыв.
Система, состоящая из 21 диска позволяет создать 30 миллиардов возможных комбинаций ключа. 3D форма ключа
обеспечивает защиту от несанкционированного копирования. По заявлению производителей - вскрытие отмычками
исключено. Также в этих цилиндрах отсутствует, так называемый, "холостой ход" ключа - ключ выставляет диски
уже к тому моменту, когда дойдет до упора в цилиндр - ход ключа сразу является "рабочим". Цилиндры данной
фирмы дорогие (даже в сравнении с другими взломостойкими цилиндрами) - их стоимость на нашем рынке колеблется
в рамках 12000-19000 грн.
Преимущества дисковых механизмов.
Цилиндры не вскрываются бампингом (популярным способом взлома пиновых цилиндров). Дорогие модели являются
износостойкими. В дорогих моделях большое количество возможных комбинаций ключа, малые зазоры, что затрудняет
вскрытие отмычками.
Недостатки дисковых цилиндров.
Ключ дискового цилиндра - не реверсивный: вставляется только определенной стороной, в отличие от распространенного
профильного пинового ключа.
Ключ дискового цилиндра нужно провернуть сначала "в холостую", то есть выставить диски, перед тем, как начнется
"рабочий ход" (кроме дорогих цилиндров DOM, где эта особенность отсутствует).
Дешевые дисковые цилиндры имеют низкую взломостойкость и малое количество возможных комбинаций.
